Van bướm mặt bích là gì?

Trong bài lần trước, ta đã đi tìm hiểu về dòng van bướm inox. Đây là dòng được chế tạo từ chất liệu inox. Nên nó có thể được hoạt động được trong những môi trường có tính ăn mòn và nhiệt độ cao. Tuy nhiên, dòng van bướm này thì nó còn đa dạng về kiểu kết nối. Và trong đường ống lớn thì người ta thường dùng kiểu van bướm mặt bích. Vậy loại mặt bích này, nó đặc điểm gì thì chúng ta cùng nhau đi tìm hiểu ở bài viết dưới đây nhé!

Van bướm mặt bích là gì?

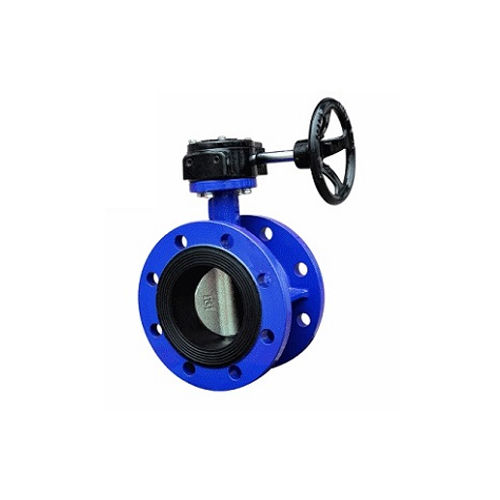

Van bướm mặt bích có tên tiếng Anh là “Butterfly Valve Flange End”. Đây chính là một loại van bướm được kết nối với đường ống thông qua kết nối mặt bích. Với kiểu kết nối này thì nó mang lại độ chắc chắn, tiện lợi và độ chính xác cao.

Loại van bướm này nó được đúc trên thân 2 mặt bích. Là dòng tạo ra sự liên kết chắc chắn giữa đường ống và van. Nó đảm bảo sự an toàn cho hệ thống và tránh rò rỉ lưu chất ra bên ngoài. Với sự chắc chắn như vậy nên nó thường được sử dụng cho hệ thống trên cao hoặc là những môi trường có sự rung động mạnh.

Dòng van này được ứng dụng nhiều trong những hệ thống đường ống có kích thước lớn và khả năng chịu được nhiệt độ và áp lực cao. Vì vậy, nó thường được chế tạo từ chất liệu như: gang, inox, thép, nhựa PVC, uPVC,...

Với nhiều kiểu vận hành đa dạng nên mặt bích được điều khiển bằng tay gạt, tay quay. Hoặc trong những trường hợp thì người dùng có thể lựa chọn thêm điều khiển bằng điện hoặc là điều khiển bằng khí nén. Giúp việc đóng mở và điều tiết van bướm tự động.

Những tiêu chuẩn kết nối mặt bích hiện nay

Hiện nay, mặt bích được sản xuất theo những tiêu chuẩn khác nhau. Vậy mỗi tiêu chuẩn này nó cũng có những điểm khác nhau.

Tiêu chuẩn mặt bích ANSI

Với tiêu chuẩn mặt bích này nó có tên tiếng Anh đầy đủ là American National Standards Institute. Nó có ý nghĩa là Viên tiêu chuẩn quốc gia Hoa Kỳ. Loại tiêu chuẩn mặt bích này được ra đời vào ngày 19/10/1918. Với mục đích là quản trị và điều phối sự tiêu chuẩn hóa các sản phẩm, hàng hóa công nghiệp lúc bấy giờ.

Tiêu chuẩn DIN

Đây là một tiêu chuẩn có nguồn gốc xuất phát từ Đúc. Và có tên tiếng Anh đầy đủ là Deutsches Institut für Normung. Từ này dịch ra có nghĩa là Viện tiêu chuẩn hóa Đức. Và tiêu chuẩn mặt bích này được lập ra với mục đích hiện đại hóa hệ thống công nghiệp.

Tiêu chuẩn mặt bích JIS

Loại tiêu chuẩn này có tên tiếng Anh là Japan Industrial Standard. Là bộ tiêu chuẩn kèm hướng dẫn cụ thể được ứng dụng nhiều trong ngành nghề, lĩnh vực công nghiệp Nhật Bản. Và bộ tiêu chuẩn này nó được thiết lập bởi Ủy ban tiêu chuẩn công nghiệp Nhật Bản. Nó còn được ban hành thông qua Liên đoàn tiêu chuẩn Nhật Bản.

Loại mặt bích này được áp dụng vào trong quá trình thử nghiệm, sản xuất các dòng mặt bích đảm bảo được các thông số kỹ thuật nhất định. Và các áp lực thường được sử dụng là: JIS 5K, JIS 10K, JIS 16K, JIS 20K.

Tiêu chuẩn BS

Tiêu chuẩn BS là tên viết tắt British Standards Institute. Đây là bô tiêu chuẩn mặt bích xuất hiện đầi tiên trên thế giới của nước Anh. Tiêu chuẩn này do Viện tiêu chuẩn Anh thành lập vào cuối thế kỷ 19. Là một trong những bộ tiêu chuẩn về sản phẩm, hàng hóa công nghiệp đầu tiên trên thế giới. Vì vậy, với sự ra đời và qua quá trình hình thành và phát triển công nghiệp của nước Anh vào cuối thế kỷ 19.

Ưu và nhược điểm của van bướm mặt bích

Ưu điểm

• Độ kín lưu chất gần như là 100%, kết hợp được với các loại gioăng làm kín. Nên nó sẽ nâng cao năng suất sử dụng trong đường ống.

• Với mặt bích này thì khả năng chịu nhiệt độ và áp suất làm việc cao. Vì vậy, người dùng sẽ sử dụng loại PN10 - PN40 để sử dụng trong những môi trường có áp suất lớn.

• Với dòng van mặt bích nó mang đến độ chắc chắn. Nên nó có thể hoạt động được trong những môi trường có sự rung lắc, tác động từ môi trường bên ngoài.

• Và dòng thiết bị này cũng dễ dàng cho việc lắp đặt, kiểm tra và sửa chữa.

• Được chế tạo từ chất liệu tốt nên nó có thể giảm được độ bền lâu dài và giảm tải được chi phí bảo trì.

Nhược điểm

• Loại mặt bích này thường được áp dụng cho các đường kính lớn. Mà trọng lượng cũng như thiết kế của van khá nặng và cồng kềnh.

• Nếu dùng thiết bị cho việc điều tiết thì cánh van cũng sẽ rất nhanh hỏng. Và khi lắp đặt ở những vị trí trên cao. Khi hỏng hóc hoặc gặp sự cố rất khó để có thể thay thế được linh kiện.

Ứng dụng của van bướm mặt bích

• Được ứng dụng trong các đường ống xử lý nước thải, cấp nước sinh hoạt

• Hệ thống nước dằn tàu

• Hệ thống phòng chống cháy nổ

• Ứng dụng cho hệ thống cấp dầu nhiên liệu

• Hệ thống lọc hóa dầu, xử lý khí nén

• Được sử dụng trong dây truyền sản xuất chế biến thực phẩm.

Trên đây là những tổng hợp liên quan đến van bướm mặt bích. Hy vọng qua bài viết, có thể giúp bạn hiểu thêm được về dòng van này. Và lựa chọn được dòng van bướm phù hợp với hệ thống.
